商品の詳細:
|
| 名前: | オイルポンプギア 精密磨き ヘリカルギア 鋳造 ベーベルギア | 材料: | 鋳鋼 |
|---|---|---|---|
| 適用する: | 自動車,電気自動車,オートバイ,機械,車 | 潤滑剤: | 潤滑油 |
| ギア位置: | 外装具 | タイプ: | 潤滑油ポンプ装置 |
| 表面処理: | 消し,油浸し,磨き | 硬さ: | 堅くされた歯の表面 |
| ハイライト: | オイルポンプ装置,精密磨きヘリコプター,鋳造されたベーベルギア |
||

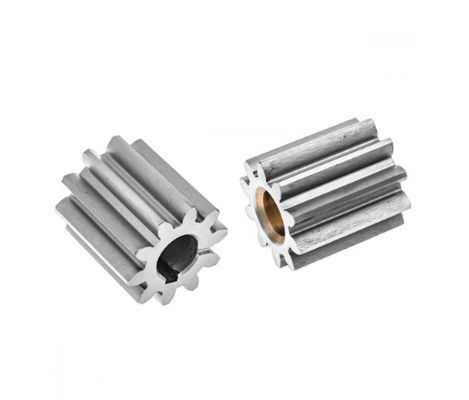

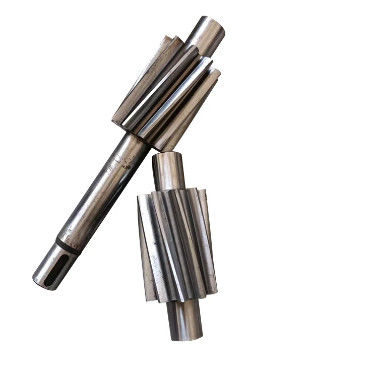

オイルポンプギア 精密磨き ヘリコプターギア 鋳造型ベーブルギア
オイルポンプでは,ギアがポジティブ・ディスプレスメントを作るのに不可欠です.ギアが回転するにつれて,ギア歯とポンプハウジングの間に密閉された空洞を作り出します.油を穴に吸い込むもの.歯車の回転により,油はポンプを通り,エンジンの油ガレージに押し込まれ,潤滑と冷却に必要な部品に配給されます.
オイルポンプのギアに用いられる材料は最高品質で,最も厳しい条件でも耐久性と強さを保証します.精密 に 加工 さ れ た 表面 は,油 の 流出 を 円滑 に するこの効率的な潤滑プロセスは,エンジンの使用寿命を延長し,保守および高価な修理の必要性を軽減します.
オイルポンプギア は,エンジン の 潤滑 に 関する 重要な 役割 に 加え,効率 的 な 流体 移転 を 要求 する さまざまな システム に も 適用 さ れ ます.これら の システム に は,水力 システム,ギアボックス流体の流暢かつ信頼性の高い転送が最適な性能のために不可欠である他の機械.
結論として,オイルポンプのギアは,内燃エンジンの潤滑システムの重要な部品です.独自の特性と利点は,エンジンの性能と長寿を維持するために不可欠です.
| 等級 | 偏差 | 端面模数 | |||||||||||||||||
| 0.6 円の輪 | 1 円1.6の輪 | 1.6 円2.5 円 | |||||||||||||||||
| 節円直径 (mm) | |||||||||||||||||||
|
3以上 6以下 |
6〜2以上 | 12歳から25歳以下 | 超過25から50以下 | 超過50から100以下 | 超過100〜200以下 | 6歳から12歳以下 | 12歳から25歳以下 | 超過25から50以下 | 超過50から100以下 | 超過100〜200以下 | 超過200から400以下 | 12歳から25歳以下 | 超過25から50以下 | 超過50から100以下 | 超過100〜200以下 | 超過200から400以下 | 超過400から800以下 | ||
| 0 | 単"距離偏差" | 4 | 4 | 4 | 4 | 5 | 5 | 4 | 4 | 4 | 5 | 5 | 6 | 4 | 4 | 5 | 5 | 6 | 6 |
| 相隣 距離偏差 | 5 | 5 | 5 | 5 | 6 | 6 | 5 | 5 | 6 | 6 | 7 | 7 | 5 | 6 | 6 | 7 | 8 | 8 | |
| 距離積分偏差 (±) | 14 | 15 | 16 | 17 | 18 | 20 | 15 | 16 | 17 | 19 | 20 | 22 | 17 | 18 | 19 | 21 | 23 | 26 | |
| 径向跳び偏差 | 5 | 7 | 10 | 14 | 20 | 28 | 7 | 10 | 14 | 20 | 28 | 40 | 10 | 14 | 20 | 28 | 40 | 56 | |
| 1 | 単"距離偏差" | 6 | 7 | 7 | 7 | 8 | 9 | 7 | 7 | 8 | 8 | 9 | 10 | 7 | 8 | 8 | 9 | 10 | 11 |
| 相隣 距離偏差 | 8 | 9 | 9 | 10 | 10 | 11 | 9 | 9 | 10 | 11 | 11 | 13 | 10 | 10 | 11 | 12 | 13 | 14 | |
| 距離積分偏差 (±) | 25 | 26 | 28 | 30 | 32 | 34 | 27 | 29 | 30 | 32 | 35 | 39 | 30 | 32 | 34 | 36 | 40 | 44 | |
| 径向跳び偏差 | 7 | 10 | 15 | 21 | 30 | 43 | 10 | 15 | 21 | 30 | 43 | 60 | 15 | 21 | 30 | 43 | 60 | 86 | |
| 2 | 単"距離偏差" | 12 | 12 | 13 | 13 | 14 | 15 | 12 | 13 | 14 | 14 | 16 | 17 | 13 | 14 | 15 | 16 | 17 | 19 |
| 相隣 距離偏差 | 15 | 16 | 16 | 17 | 18 | 20 | 16 | 17 | 18 | 19 | 20 | 22 | 17 | 18 | 19 | 21 | 23 | 25 | |
| 距離積分偏差 (±) | 46 | 48 | 50 | 53 | 57 | 61 | 49 | 52 | 54 | 58 | 62 | 68 | 54 | 56 | 60 | 64 | 69 | 76 | |
| 径向跳び偏差 | 11 | 15 | 22 | 31 | 45 | 63 | 15 | 22 | 31 | 45 | 63 | 89 | 22 | 31 | 45 | 63 | 89 | 125 | |
| 3 | 単"距離偏差" | 23 | 23 | 25 | 26 | 28 | 30 | 24 | 25 | 27 | 28 | 31 | 33 | ||||||
| 相隣 距離偏差 | 29 | 30 | 32 | 34 | 36 | 39 | 31 | 33 | 35 | 37 | 40 | 43 | |||||||
| 距離積分偏差 (±) | 90 | 94 | 98 | 105 | 110 | 120 | 97 | 100 | 105 | 115 | 120 | 135 | |||||||
| 径向跳び偏差 | 16 | 24 | 33 | 48 | 67 | 95 | 24 | 33 | 48 | 67 | 95 | 135 | 33 | 48 | 67 | 95 | 135 | 190 | |
| 4 | 単"距離偏差" | 41 | 42 | 44 | 46 | 49 | 52 | 43 | 45 | 47 | 50 | 55 | 57 | ||||||
| 相隣 距離偏差 | 53 | 55 | 57 | 60 | 63 | 68 | 56 | 58 | 61 | 65 | 69 | 75 | |||||||
| 距離積分偏差 (±) | 165 | 170 | 175 | 185 | 195 | 210 | 170 | 180 | 190 | 200 | 210 | 230 | |||||||
| 径向跳び偏差 | 25 | 35 | 50 | 71 | 100 | 145 | 35 | 50 | 71 | 100 | 145 | 200 | 50 | 71 | 100 | 145 | 200 | 290 | |
| 5 | 相隣 距離偏差 | 110 | 115 | 120 | 125 | 132 | 150 | ||||||||||||
| 径向跳び偏差 | 37 | 52 | 75 | 105 | 150 | 210 | 52 | 75 | 105 | 150 | 210 | 300 | 75 | 105 | 150 | 210 | 300 | 430 | |
| 6 | 相隣 距離偏差 | 210 | 220 | 240 | 250 | 270 | 290 | ||||||||||||
| 径向跳び偏差 | 56 | 79 | 110 | 160 | 230 | 320 | 79 | 110 | 160 | 230 | 320 | 450 | 110 | 160 | 230 | 320 | 450 | 640 | |
| 等級 | 偏差 | 端面模数 | ||||||||||||||||||
| 2.5 ¥4 の輪 | 4 円6 円 | 6 円10 円 | ||||||||||||||||||
| 節円直径 (mm) | ||||||||||||||||||||
| 12歳から25歳以下 | 超過25から50以下 | 超過50から100以下 | 超過100から20以下 | 超過200から400以下 | 400から8000以下 | 800から1600以下 | 超過25から50以下 | 超過50から100以下 | 超過100〜200以下 | 超過200から400以下 | 超過400から800以下 | 800から1600以下 | 超過25から50以下 | 超過50から100以下 | 超過100〜200以下 | 超過200から400以下 | 超過400から800以下 | 800から1600以下 | ||
| 0 | 単"距離偏差" | 5 | 5 | 5 | 6 | 6 | 7 | 8 | 5 | 6 | 6 | 7 | 7 | 8 | 6 | 6 | 7 | 7 | 8 | 9 |
| 相隣 距離偏差 | 6 | 6 | 7 | 7 | 8 | 9 | 10 | 7 | 7 | 8 | 9 | 9 | 11 | 8 | 8 | 9 | 9 | 10 | 11 | |
| 距離積分偏差 (±) | 18 | 19 | 21 | 22 | 24 | 27 | 31 | 21 | 22 | 24 | 26 | 29 | 32 | 24 | 25 | 27 | 29 | 32 | 35 | |
| 径向跳び偏差 | 10 | 14 | 20 | 28 | 40 | 56 | 79 | 14 | 20 | 28 | 40 | 56 | 79 | 14 | 20 | 28 | 40 | 56 | 79 | |
| 1 | 単"距離偏差" | 8 | 8 | 9 | 10 | 10 | 12 | 13 | 9 | 10 | 10 | 11 | 12 | 14 | 10 | 11 | 11 | 12 | 13 | 15 |
| 相隣 距離偏差 | 10 | 11 | 12 | 12 | 14 | 15 | 17 | 12 | 12 | 13 | 14 | 16 | 18 | 13 | 14 | 15 | 16 | 17 | 19 | |
| 距離積分偏差 (±) | 32 | 33 | 36 | 38 | 42 | 46 | 51 | 36 | 38 | 41 | 45 | 49 | 54 | 41 | 43 | 46 | 49 | 54 | 59 | |
| 径向跳び偏差 | 15 | 21 | 30 | 43 | 60 | 86 | 120 | 21 | 30 | 43 | 60 | 86 | 120 | 21 | 30 | 43 | 60 | 86 | 120 | |
| 2 | 単"距離偏差" | 14 | 15 | 16 | 17 | 18 | 20 | 22 | 16 | 17 | 18 | 19 | 21 | 23 | 18 | 19 | 20 | 21 | 23 | 25 |
| 相隣 距離偏差 | 18 | 19 | 20 | 22 | 24 | 26 | 29 | 21 | 22 | 23 | 25 | 27 | 30 | 23 | 24 | 26 | 27 | 30 | 32 | |
| 距離積分偏差 (±) | 57 | 59 | 63 | 67 | 72 | 79 | 88 | 64 | 67 | 72 | 77 | 84 | 92 | 71 | 75 | 79 | 84 | 91 | 100 | |
| 径向跳び偏差 | 22 | 31 | 45 | 63 | 89 | 125 | 180 | 31 | 45 | 63 | 89 | 125 | 180 | 31 | 45 | 63 | 89 | 125 | 180 | |
| 3 | 単"距離偏差" | 25 | 27 | 28 | 30 | 32 | 35 | 38 | 28 | 30 | 31 | 34 | 36 | 40 | 31 | 33 | 34 | 37 | 39 | 43 |
| 相隣 距離偏差 | 33 | 34 | 36 | 39 | 41 | 45 | 49 | 37 | 39 | 41 | 44 | 47 | 52 | 41 | 42 | 45 | 48 | 51 | 56 | |
| 距離積分偏差 (±) | 100 | 105 | 110 | 120 | 130 | 140 | 150 | 115 | 120 | 125 | 135 | 145 | 160 | 125 | 130 | 140 | 145 | 155 | 170 | |
| 径向跳び偏差 | 33 | 48 | 67 | 95 | 135 | 190 | 270 | 48 | 67 | 95 | 135 | 190 | 270 | 48 | 67 | 95 | 135 | 190 | 270 | |
| 4 | 単"距離偏差" | 45 | 47 | 50 | 52 | 55 | 59 | 65 | 50 | 52 | 54 | 58 | 62 | 68 | 54 | 56 | 59 | 62 | 67 | 72 |
| 相隣 距離偏差 | 59 | 61 | 65 | 67 | 72 | 77 | 84 | 65 | 67 | 71 | 75 | 81 | 88 | 71 | 73 | 77 | 81 | 87 | 100 | |
| 距離積分偏差 (±) | 180 | 185 | 200 | 210 | 220 | 240 | 260 | 200 | 210 | 220 | 230 | 250 | 270 | 220 | 230 | 240 | 250 | 270 | 290 | |
| 径向跳び偏差 | 50 | 71 | 100 | 145 | 200 | 290 | 400 | 71 | 100 | 145 | 200 | 290 | 400 | 71 | 100 | 145 | 200 | 290 | 400 | |
| 5 | 相隣 距離偏差 | 115 | 120 | 125 | 130 | 135 | 155 | 170 | 125 | 130 | 135 | 150 | 165 | 175 | 135 | 140 | 155 | 165 | 175 | 185 |
| 径向跳び偏差 | 75 | 105 | 150 | 210 | 300 | 430 | 600 | 105 | 150 | 210 | 300 | 430 | 600 | 105 | 150 | 210 | 300 | 430 | 600 | |
| 6 | 相隣 距離偏差 | 220 | 240 | 250 | 260 | 280 | 290 | 310 | 250 | 260 | 270 | 290 | 300 | 330 | 270 | 280 | 290 | 310 | 320 | 340 |
| 径向跳び偏差 | 110 | 160 | 230 | 320 | 450 | 640 | 900 | 160 | 230 | 320 | 450 | 640 | 900 | 160 | 230 | 320 | 450 | 640 | 900 | |
| 7 | 径向跳び偏差 | 250 | 360 | 500 | 720 | 1000 | 1450 | 2000 | 360 | 500 | 720 | 1000 | 1450 | 2000 | 360 | 500 | 720 | 1000 | 1450 | 2000 |
ディングスコ
高品質の小さなモジュールスピラル bevelギアと高削減の低圧ギアと円筒ギア. We have strong scientific research and development capabilities and is also equipped a full set of advanced equipment including seven-axis five-linkage CNC spiral bevel gear grinding machines and gear milling machines機械加工,熱処理,試験,中央南大学のギア研究所の科学技術的成果と設備を最大限に活用することで高品質の製品を開発し,高速,重荷,低騒音,使用者の歯が少ない.
ダインハンギアの非標準カスタマイゼーション,私たちの会社は,デジタル閉ループ製造を実現するためのソフトウェアの完全なセットを持っています強度計算歯のプロフィールエラーの逆転などを実現することができます. 機械加工方法には,5つのツール機械加工 (固定設定) & G-プレートスパイラル形式の傾斜 (SFT) メソッドとサイクロイド・エクイデプのハイポイド形式の傾斜 (HFT) メソッドなど
コンタクトパーソン: Julia Wang
電話番号: 0086-19707319542
