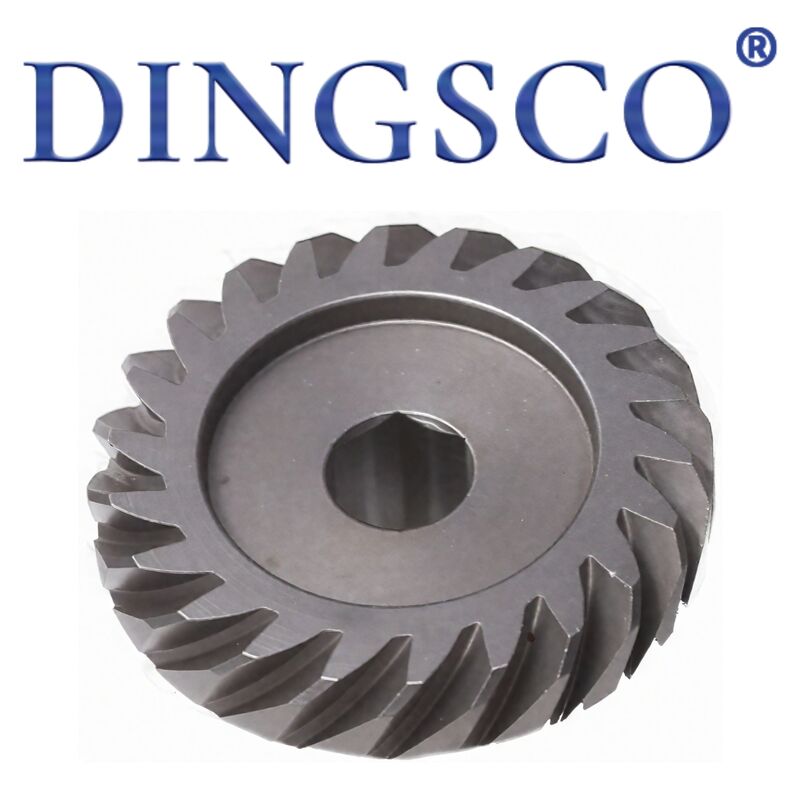

高精度 40Cr 長持ち耐用 寿命 3 速自転車ギア 中国
3速サイクルのギアが,トランスミッションのコア部品です内部の3速自転車のシフトシステム含め駆動装置,惑星装置,内輪装置,太陽装置,ラチェット装置,シフト装置日本式内部3速ハブ,国内内部3速ハブ,折りたたみ自転車,都市通勤自転車,シニアバイクに適しています.鉄鋼,40Cr,粉末メタルルジー精密スタンプリング,ホーブリング,インダクション硬化およびカーブライズによって処理され,コンパクトな構造,安定したトランスミッション,耐磨性,耐衝撃性,防腐性,保守性. 惑星ギア構造は3速シフト (低速/中速/高速) を実現する. トークの調整は,労働省エネのクライミングのための内部ハブギアメッシュによって完了する.安定したクルーズと高速運転,通勤自転車,折りたたむ自転車,レジャー自転車に広く使用されています.
製品の特徴
- 惑星3速構造: 太陽ギア + 惑星ギア + リングギアは,スムーズなギア変更で3段階の精密なシフトを実現します.
- 高着用耐性と強度: 耐磨性HRC 48 56の硬さを持つインダクション硬化歯は,長時間乗用する際に耐磨性や破裂性があります.
- コンパクト&小型化: ハブ内に完全に統合され,荒い都市通勤環境では,塵や水に耐える.
- 静かなトランスミッション: 正確な歯のプロファイルと均質なメッシュクリアランスは低騒音運転を保証します.
- 耐腐蝕性: 黒くしたり,ガルバン化したりすると,雨や泥や湿度に耐えるので,腐りや詰まりを防ぐことができます.
- 軽量: 粉末金属工学の薄型ギア設計により,自転車全体の重量が減少し,乗りやすくなる.
- 強い互換性: シマノ,ノバテック,国内向けユニバーサル・インテリア3速ハブと互換性
- メンテナンスなしの長寿命: 密閉式潤滑構造は,長寿命で,日常的な保守はほとんど必要ありません.
技術パラメータ表
| 適用可能な自転車 |
3速内輪 通勤自転車,折りたたみ自転車,シニア自転車,都市休憩自転車 |
| 乗り物の種類 |
太陽ギア,惑星ギア,リングギア,ドライブギア,ラチェットギア,トランスミッションギア |
| 共通モジュール |
0.8 / 1.0 / 1.25 mm |
| 歯数 |
サンギア 12 ̇18,プラネタリギア 16 ̇24,リングギア 42 ̇52 |
| ギア比率 |
低速0.70 / 中速1.00 / 高速1.33 (標準3速内輪) |
| 主要資料 |
45# 鉄鋼,40Cr,粉末金属加工 |
| 歯 の 硬さ |
HRC 48?? 56 |
| 定数トルク |
25°60 N·m |
| 車輪の大きさ |
16/20/24/26インチ |
| 作業時間 |
-20°C+60°C |
作業原理
- 低速:リングギア固定,太陽ギア入力電源,惑星キャリア出力,速度削減とクライミングと負荷運搬のためのトルク増加.
- 中速: 安定した平坦道路運転のために,太陽ギア,キャリア,リングギアは1:1比で同期回転する.
- 高速:太陽ギア固定,リングギア入力電源,キャリア出力 坂を降りて高速運転の加速速度.
- シフト制御:シフトケーブルは3速選択のためにギアロック状態を切り替えるためにパウルを引っ張ります.
- 一方向ラチェット駆動:ラチェットギアは,ペダルの逆回転なしで一方向トランスミッションとフリーホイリングを可能にします.
主な用途
- 内部3速自転車の後部ハブのための完全なシフトギアセット (太陽,惑星,リングギア)
- 都市用自転車,折りたたむ自転車,シニア用自転車,レジャー用自転車用のシフトシステム
- シマノと国内用の内部3速ハブ用の交換ギア部品
- 低速3速シフトメカニズム 電気補助自転車
- 小型の三輪車と子供用の3速ギアスギート
- 国内3速自転車の配列部品の配列
製品 の 利点
- 精密な3速切換: 安定した惑星シフト,明確なギア変更,滑りや妨害なし.
- 耐磨耐久性: 硬化した歯の表面は,普通の歯車よりも2倍耐久性で,乗る時の衝撃に耐える.
- 密封された防塵・防水:内部ハブに組み込まれ,雨や泥に耐える.
- 軽量 と 労働 節約: コンパクト な 軽量 歯車 は,全体 的 に 乗る 抵抗 を 軽減 し ます.
- メンテナンスフリー設計: 定期的なメンテナンスを必要としない恒久的な内部油脂潤滑.
- 高い汎用性: 簡単に交換するために,ほとんどの内部3速ハブと互換性があります.
- 静かで滑らかな: 精密な歯のプロファイルは,滑らかなメッシュと低騒音を提供します.
- 費用対効果: グレードアップされた材料オプションは,家庭,輸出,保守のシナリオをカバーします.
なぜ我々を選んだのか?
- 7軸のCNC研磨: 高精度7軸のCNC研削機を採用し ±5μmの耐差を保持し,ギアが静かに,スムーズに,優れた耐久性で動作することを保証します.
- 強力な技術的な専門知識私たちのコアR&Dチームには,スピラルベーブルギア技術に特化した博士号と修士号の専門家が含まれ,複雑なプロジェクトに強力な技術的なサポートを提供します.
- 厳格なテスト&高精度: すべての歯車 100%の検査を グラソン計測システムで受けています 歯の形状と方向の誤りに対する 厳格な制御で DIN 6級の精度を達成できます業界をリードするレベルに品質を維持.
- 高い伝送効率:私たちのギア設計は 300 までの単段減速率をサポートします1効率が95%を超え,エネルギー利用率が大幅に向上します.
- 優れた耐久性とコスト効率:私たちの歯車には 40%の低ライフサイクルコストと 0.5%未満の故障率があり 安定した長期運用と 維持コストの削減を保証します
- 迅速な応答と短いリードタイム:デジタル化された生産プロセスによって 配達期間をわずか20日に短縮し プロジェクト開発と開始を加速できます
- プロのカスタムデザイン能力: 高減速,高速,重荷,低ノイズ,特殊な小さな歯のプロファイルを必要とするアプリケーションに 完全にカスタマイズされたギアソリューションを提供しています
