| Place of Origin | Changsha, China |
| ブランド名 | DINGSCO |
| 証明 | ISO 9001 |
| Model Number | According to customers' requests |

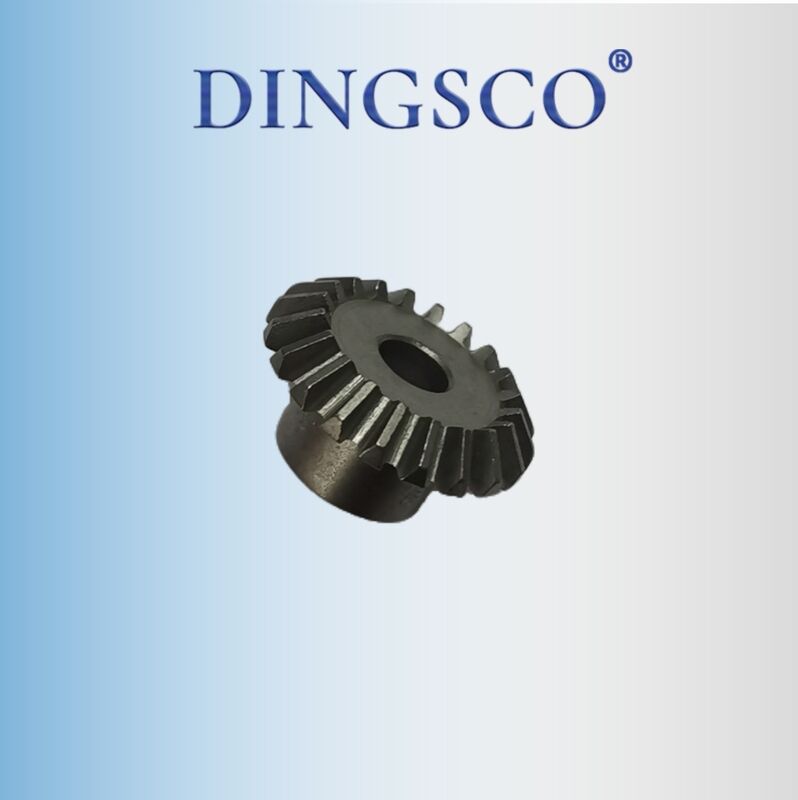

磨きスパーギア 機械のための円形歯のパワー逆転
1. 歯車タイプ:直角のベーベル歯車 (ベーベル歯車)
コーベルギヤの核心特徴は,歯が円形表面に分布し,2つの交差軸の間に運動と電力を伝達するために使用されていることです."直線歯"は,歯の方向が,コーンを生成の方向に従うことを意味します.螺旋角がないのは,比較的基本的な型である.
2加工技術:ギア磨き仕上げ
歯の表面の滑らかなところから判断すると,歯車磨きプロセスを採用します.
▶まずは,歯のプロフィールを最初に形成するために粗い加工プロセス (歯の磨きや形付けなど) が使用されます.
▶次に,歯の表面を高精度で磨くために,歯輪磨き機が用いられ,これは,斜め歯輪の"仕上げプロセス"です.
3カーネルの特性 (地面ベーブルギア)
▶高精度: 磨いた後に,歯表面精度は小型の伝達誤差で,グレード6以上 (GB/T10095あたり) に達することができる.
▶安定した伝播:歯の表面は粗さが低く (通常はRa ≤ 0.8μm),動作騒音が低く,振動が弱い.
▶強い負荷容量: 歯輪磨きにより歯の表面接触面が最適化され,歯輪の負荷容量と使用寿命が向上します.
4構造と機能
▶構造:歯 (角形の歯プロファイル) +ハブ (真ん中のシャフトの穴) で構成され,シャフトの穴は,配送シャフトと組み立て,固定するために使用されます.
▶機能: トークを伝達するだけでなく,電力の伝送方向も変化させる (電力を平行軸から交互軸に変換する).
5応用シナリオ
このタイプの直線軸輪は,以下のようなトランスミッション精度と安定性に対する高い要求事項を有する機器で一般的に使用されます.
▶機械のトランスミッションシステム
▶自動車用差点とステアリングシステム
▶建設機械や繊維機械の電源逆転部品
DINGSCO 精密ギアソリューションほら機械 伝送 装置 の 先駆 的 な 力
主要の利点: 最先端の設備 × デジタル化されたプロセス × 全サイクルサービス
精密機器の製造業者として DINGSCO specializes in customized production of micro high-precision spiral bevel gears and hypoid gears through our multiple CNC seven-axis five-linkage spiral bevel gear grinding/milling machines and Gleason spiral bevel cutter technologyDIN 6 精度クラス (歯のプロフィール誤差 ≤ ± 5μm), 95%以上のトランスミッション効率,超高減速率で,我々はロボット,モータードライブ,新エネルギー自動車そしてもっと
なぜDINGSCOを選んだのか?
✅高精度DIN 6級の精度を達成し,歯のプロファイルエラーを制御する業界をリードします.
✅高効率:単段減量比が300まで:195%以上の伝送効率を誇る.
✅耐久性:ライフサイクルのコストが40%低く,失敗率は0.5%以下です.
✅迅速な応答:デジタル化によって 配達期間が 20 営業日まで短縮できます
