90°スパイラルコニカルギア衝撃を減らすためのプログレッシブメッシュ

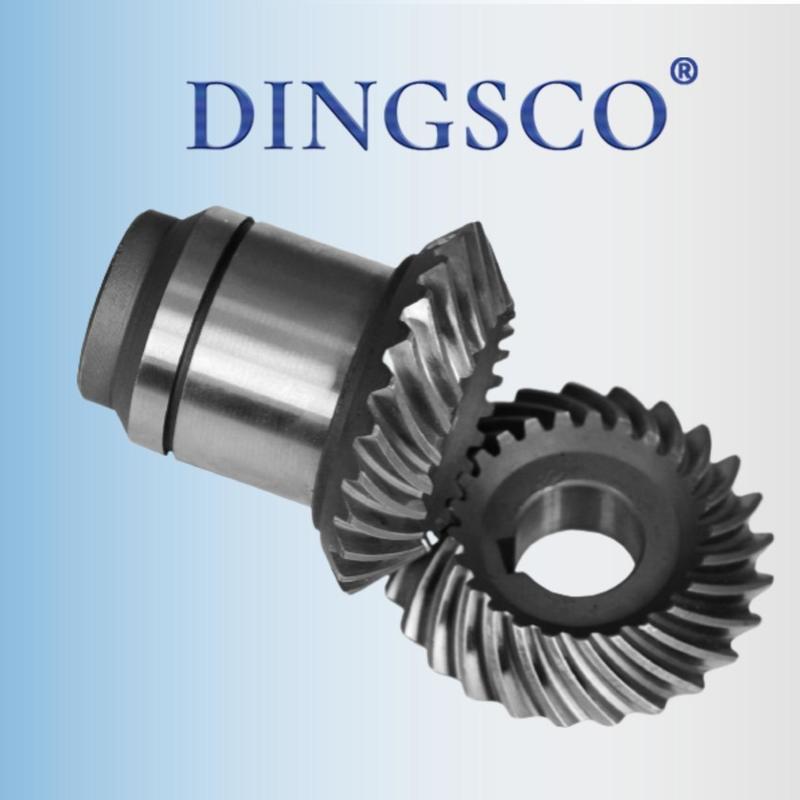

衝撃を軽減する90°スパイラル傘歯車プログレッシブかみ合い

スパイラル傘歯車のセットは、構造、動作原理、性能、用途などの側面から分析できます。それらの設計と特性は、産業用伝達シナリオ（例：KFシリーズ傘歯車減速機）に高度に適応しています。

I. 構造的特徴：スパイラル歯形 + 円錐基部
1. 歯形設計： 歯線は円錐母線を軸に螺旋状に配置され、湾曲した歯面を形成します。
2. 幾何学的関係： 2つの歯車のピッチ円錐頂点は一致し、軸角は通常90°（直角伝達に適応）です。
3. 加工マーク： 歯面ヘリックス角や圧力角などのパラメータは、かみ合い特性を決定します。

II. 伝達原理：直角動力変換のためのプログレッシブかみ合い
1. かみ合いモード： スパイラル歯面は、回転中に「段階的に接触」（歯先から全歯まで徐々にかみ合い、その後外れる）し、ストレート歯の「瞬間的な線接触」ではなく、衝撃を大幅に軽減します。
2. 動力方向の変化： 円錐歯形のかみ合いを通じて、入力軸の水平/垂直回転が出力軸の垂直/水平回転に変換されます（歯車比を使用して減速/増速を実現しながら）。

III. 性能上の利点：ストレート歯を凌駕するコア競争力

IV. 用途シナリオ：産業から精密機器までをカバー
1. 産業用減速機： KFシリーズ傘歯車減速機など、直角方向変換+減速とトルク増加を担当し、工作機械、コンベアライン、鉱山機械などの高負荷シナリオに適応しています。
2. 自動車分野： デファレンシャル（車輪の差動速度+直角伝達を実現）、四輪駆動トランスファーケース（前後の車軸に動力を分配）。
3. ハイエンド機器： ヘリコプターメイン減速機（高速、高信頼性）、ロボットジョイント（低バックラッシュ、高安定性）。
4. 精密機器： 医療機器、光学機器（低振動と高い位置決め精度に依存）。

V. 設計と加工：高精度を支える技術的障壁
1. 加工の難しさ： スパイラル歯形をフライス加工するには特殊な工作機械が必要であり、歯面研削精度は±5μmレベルに達します。そうでない場合、かみ合いの安定性が影響を受けます。
2. 取り付け要件： 2つの歯車のピッチ円錐頂点を厳密に位置合わせする必要があり、軸方向/半径方向のクリアランスを正確に調整する必要があります（0.1mmを超える誤差は摩耗とノイズを悪化させます）。
3. 材料と熱処理： 20CrMnTi、18CrNiMo7-6などの合金鋼が一般的に使用され、歯面は浸炭焼入れによりHRC58〜62に硬化され、熱処理変形を制御する必要があります（0.05mmを超える変形はスクラップになります）。

VI. KF減速機への適合性
•機能的マッチング： 90°の軸角は、KFシリーズの「直角伝達」要件に完全に適合します。
•性能互換性： スパイラル歯車の高負荷容量と低ノイズは、「高負荷で安定した動作」を必要とする減速機の産業シナリオに直接適合します。
•フレキシブルな減速比： 歯車比を調整することにより、KFシリーズのi=3〜50の減速比範囲をカバーします。

要するに、スパイラル傘歯車は、「スパイラル歯形+円錐基部」をコアとして、プログレッシブかみ合いを通じて効率的で安定した直角動力伝達を実現します。これらは、KFシリーズ傘歯車減速機などの産業機器の「コアコンポーネント」であり、その設計と製造レベルは、伝達システムの性能上限を直接決定します。

DINGSCO精密ギアソリューション — 機器伝達のパイオニア

コアな利点：最先端の設備×デジタル化されたプロセス×フルサイクルサービス

DINGSCOは、主要な精密ギアメーカーとして、複数のCNC7軸5リンクスパイラル傘歯車研削/フライス盤とGleasonスパイラル傘歯車カッター技術を通じて、マイクロ高精度スパイラル傘歯車とハイポイドギアのカスタマイズ生産を専門としています。 DIN 6精度クラス（歯形誤差≤±5μm）、95％以上の伝達効率、および超高減速比により、ロボット工学、モータードライブ、新エネルギー車などに信頼性の高い伝達ソリューションを提供します。

なぜDINGSCOを選ぶのか？
✓ 高精度： DIN 6グレードの精度を達成し、歯形誤差の制御で業界をリードしています。
✓ 高効率： シングルステージの減速比は最大300：1、伝達効率は95％以上です。
✓ 耐久性： ライフサイクルコストを40％削減、0.5％未満の故障率。
✓ 迅速な対応： デジタルプロセスにより、納期を20営業日に短縮できます。

ギア最適化提案と3Dかみ合いシミュレーションについては、すぐにご連絡ください！
