| 起源の場所 | チャンシャ,中国 |
| ブランド名 | SJ, DH |
| 証明 | ISO 9001 |

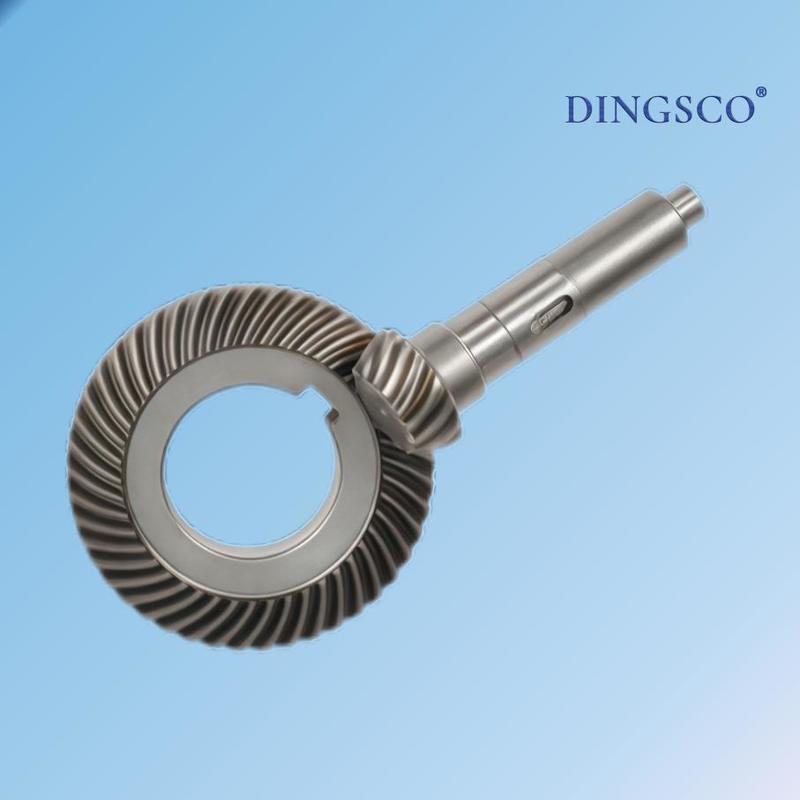

精密直角伝達用スパイラルベベルギアセット
このスパイラルベベルギアセットは、通常90度の角度が保証されます。
これらのギアは、ヘリカル歯車形状により、スムーズで静かで効率的な動力伝達を実現し、マイクロレデューサー、自動化システム、高性能機械が保証されます。
このギアペアは以下で構成されています:
ベベルピニオン（小ギア） – 入力シャフトに接続され、駆動を担当します。
ベベルギア（大ギア） – 出力シャフトに取り付けられ、直角に運動を伝達します。
スパイラルベベル設計により、プログレッシブな歯の噛み合いが可能になり、ストレートベベルギアと比較してノイズと振動を最小限に抑えます。
歯は熱処理後に精密研削され、優れた接触精度、高い負荷容量、および長い耐用年数が保証されます。
| 精密直角伝達用スパイラルベベルギアセット | |
|---|---|
| ギアタイプ | スパイラルベベルギアペア |
| 伝達角度 | 90°（カスタマイズ可能60°～120°） |
| モジュール範囲 | m0.8～m6 |
| 歯面精度 | AGMA 10～12 / DIN 6 |
| ギア比 | 1:1～1:10 |
| 材質 | 20CrMnTi、17CrNiMo6、SCM420、またはカスタム合金鋼 |
| 熱処理 | 浸炭焼入れ（表面硬度HRC58～62） |
| 歯研削 | 低ノイズのための精密研削 |
| 表面仕上げ | Ra ≤ 0.8 μm |
| バックラッシュ | ≤ 6 arcmin（精密タイプ） |
| 効率 | ≥ 94% |
| 潤滑 | 合成ギアオイルまたはグリース |
| 使用環境 | -20°C～+120°C |
CNC歯車切削 – 高度なGleasonまたはKlingelnberg歯車切削センターは、完璧なスパイラル形状を保証します。
熱処理 – 表面硬度を確保しながら、コアの靭性を維持するために浸炭焼入れを行います。
歯車研削 – 高精度研削により、低ノイズと最小限のバックラッシュを実現します。
動的バランス調整 – 高速でのスムーズな動作を保証します。
検査とテスト – すべてのギアは、納品前に振れ、歯の接触、およびトルク検証を受けます。
